Чертеж круглого стола своими руками

Закрыть ... [X]

Содержание ✓

Особенность этого самодельного складного круглого столика в том, что с полностью сложенной крышкой его можно легко пристроить у стены или убрать в незаметное место, а с раскрытой столешницей он удобен для ужина на двоих или игры в карты. Его с лёгкостью можно использовать в качестве постоянного и стационарного обеденного или кухонного стола.

Но все таки этот складной столик — идеальное решение для тех, кто хочет иметь традиционный и красивый предмет мебели, но не располагает достаточным местом.

По прилагаемым чертежам сделать Вам будет его совсем нетрудно.

Конструкция деревянного столика трансформера

Я сделала стол из канадского клёна — светлой, гладкой древесины. Если хотите, чтобы столик выглядел более массивным, делайте его из дуба. Шканты выточены из обрезка круглого сечения 12 мм.

Чтобы сделать столик, понадобятся навыки точения. Шипы и пазы можно вырезать любым способом.

Начните с выпиливания в размер заготовок ножек.

Разметьте ножки для точения (включая шипы). Сложите все ножки вместе и убедитесь, что все точёные части совпадают. Выточите ножки.

Вырежьте пазы. Если у вас нет пазователя, сделайте это вручную.

Я вырезала шипы с помощью простого приспособления прямой фрезой.

Подгоните соединения и пронумеруйте их. Сделайте шаблон для опоры, переведите контур на древесину и выпилите её.

В опорах разметьте и вырежьте пазы. Склейте и стяните струбцинами опоры и неподвижные ножки.

деревянный круглый стол своими руками

Склейте и стяните струбцинами откидные ножки. К неподвижным ножкам приклейте и зажмите струбцинами две стяжки. Когда собираете неподвижные ножки, стяжки и откидные ножки, убедитесь, что сборка получилась прямоугольная и плоская.

На передней и задней сторонах нижней стяжки выпилите гнёзда до половины толщины детали. Затем выпилите гнёзда на верхней стяжке. В откидных ножках сделайте по два выреза в верхней и нижней части внешней (высокой) стойки (они позволят окидным ножкам входить в пазы в стяжках, чтобы в сложенном положении они находились в одной плоскости с неподвижными ножками, и поворачиваться в ту или другую сторону).

Подгоните откидные ножки достаточным зазором, чтобы они легко поворачивались. Выточите четыре шканта с небольшой конусностью, чтобы они, когда будут забиты в стяжки, плотно входили в ножки, но свободно вращались в перемычке.

Прочно зафиксировав откидные ножки, через верхнюю стяжку просверлите в ножке отверстие глубиной около 50 мм. Забейте шкант. Повторите операцию с нижней стяжкой.

круглый столик своими руками

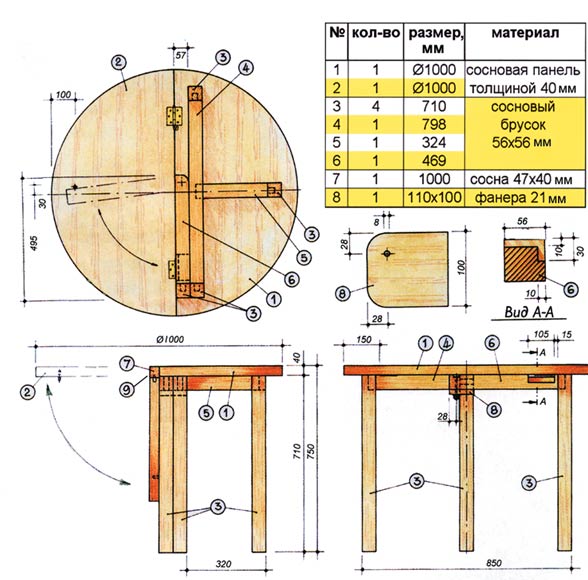

Чертежи круглого стола для изготовления своими руками

Столешница состоит из узкой центральной секции с откидывающимися в обе стороны «крыльями». Три секции формируют овал. Убедитесь, что годовые кольца на деталях идут в разных направлениях.

Грани «крыльев», внешние и смежные с гранями центральной секции, можно сделать фрезером.

Чтобы сделать «крылья», склейте и зажмите доски струбцинами.

На обоих «крыльях» разметьте нужный радиус и аккуратно выпилите полуокружности.

На нижней стороне крышки разметьте положение петель – по три для каждого «крыла». Врежьте петли и прикрепите их.

К верхней стяжке прикрепите крышку платами для крепления зеркал (вместо них можно использовать деревянные блоки).

Окончательно зачистите столик и покройте восковой политурой.

Смотрите также: Деревянный столик трансформер своими руками

Круглый столик трансформер своими руками – на фото цифрами этапы изготовления:

  1. Выпилите в размер заготовки для ножек.
  2. Разметьте и выточите ножки.
  3. Вырежьте пазы.
  4. С помощью приспособления вырежьте шипы.
  5. Сделайте шаблон для опоры.
  6. Разметьте и вырежьте пазы.
  7. Склейте и зажмите струбцинами откидные ножки.
  8. В нижней перемычке вырежьте гнёзда.
  9. Выточите четыре шканта.
  10. Просверлите стяжки и забейте шканты.
  11. Обработайте грани крышки.
  12. Склейте и зажмите струбцинами доски для «крыльев».
  13. На «крыльях» разметьте положение петель.
  14. Аккуратно выпилите «крылья».

круглый стол своими руками

Автор: S.Newberry (Canada)
