Как сделать горелку для котла

Закрыть ... [X]

За эффективную работу котла в первую очередь отвечают газовые горелки для котлов отопления.

Конструкцию и свойства горелки нужно изучить перед покупкой агрегата: от этого зависит будущий расход топлива, возможность регулировки интенсивности пламени, уровень автоматизации работы котла (виды автоматики для газовых котлов отопления).

Содержание статьи

Принцип работы и требования

Пример газовой горелкиВ горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

Процесс идет с выделением тепловой энергии. Энергия разогревает теплоноситель в следующем рабочем узле – теплообменнике. Продукты сгорания тем или иным способом отводятся на улицу.

Каким требованиям должна соответствовать горелка:

  • простая конструкция, надежность;
  • долгий эксплуатационный срок;
  • низкий уровень шума;
  • легкость переключения с одного топлива на другое (если она предусмотрена в конструкции котла);
  • низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении. Разумеется, дымоход и вытяжка должны быть устроены грамотно.

Схема работы горелки в газовом отопительном котле

Классификация по способу подачи воздуха

Вид газовой горелки для котла отопленияЭтот способ зависит от конструкции топки.

Топка может быть открытой и закрытой.

В первом случае забор воздуха осуществляется прямо из комнаты, а газы сгорания уходят через стандартный дымоход.

Второй вариант предполагает, что и забор воздуха, и отвод дыма осуществляются посредством коаксиальных трубок, проходящих через сквозные отверстия в стене.

Низкотемпературная горелка

котла

Вид низкотемпературного газового котлаВ открытых топках используются газовые атмосферные горелки для котлов отопления.

Принцип работы простой: газ поступает к фитилю через эжектор, воздух затягивается из помещения котельной.

Розжиг осуществляется небольшими низкотемпературными язычками пламени. Этот тип может использоваться в любых котлах, от примитивных агрегатов старой конструкции до современных продвинутых моделей.

Кроме простоты, дешевизны и универсальности у атмосферных горелок есть еще один плюс: низкий уровень шума.

Возможности применения эжекторных горелок

Горелка газового котла в действииЕсли у вас хватило средств на покупку комбинированного котла – вам повезло: две автономных топки, можно легко переключаться с дровяного отопления на газовое и наоборот (обзор видов газовых котлов отопления для частного дома). Но универсальные/комбинированные котлы – не бюджетный вариант.

Читайте также:   Котел Бакси ошибка е01 - как устранить

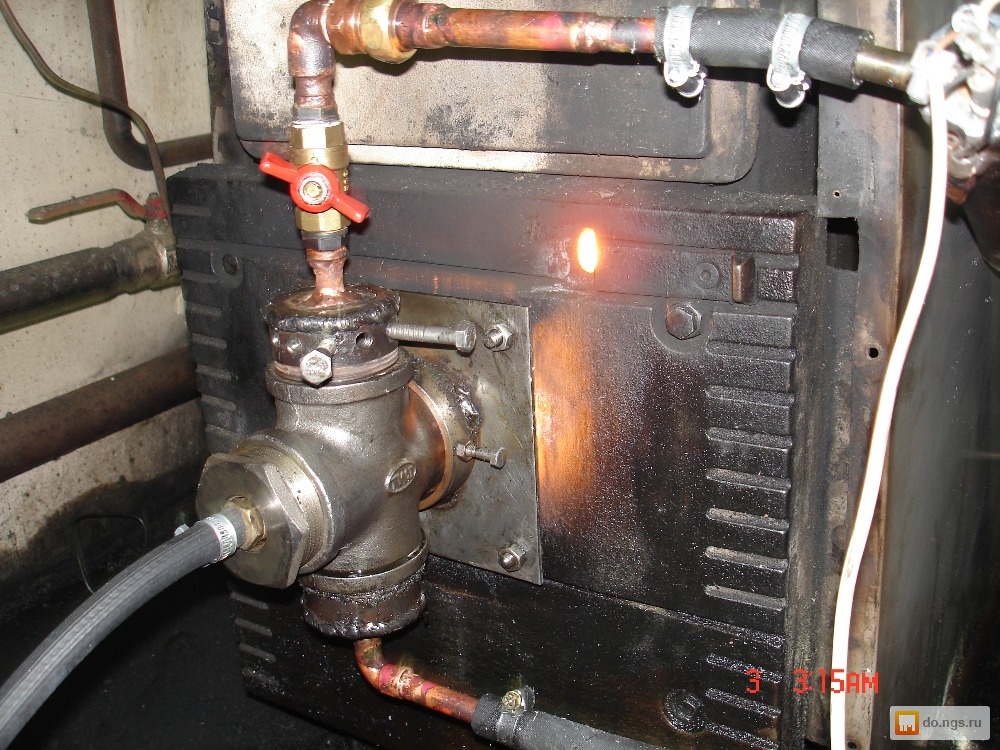

Допустим, у вас уже есть дровяной котел, и вы хотите переделать его в газовый – больше возможностей для автоматизации, меньше проблем с подвозом горючего. Газовые горелки для твердотопливных котлов отопления обычно атмосферные: устройство простое, ломаться практически нечему.

Газовые горелки для котлов отопления своими руками работают по тому же принципу. Для использования такого устройства не требуется кардинальным образом переделывать весь отопительный агрегат.

Если вы, например, переоборудуете дровяной котел в газовый, для установки горелки можно использовать зольник, а для контроля и регулировки подключить снаружи автоматику.

Газовые горелки для старых котлов отопления российского производства тоже рекомендуется приобретать атмосферного типа: конструктивные особенности этих агрегатов не позволяют сделать топливные камеры полностью герметичными, и, следовательно, достаточно эффективными.

Некоторые твердотопливные котлы (например, пиролизные модели) уже оснащены газовыми горелками для розжига.

Вентиляторная горелка (наддувная)

Пример работы горелки газового отопительного котлаВ закрытых топках свободное поступление воздуха к фитилю невозможно, поэтому прибегают к искусственному нагнетанию. Топка включает в себя встроенный вентилятор, который нагоняет воздух в камеру принудительно.

Эта горелка не так универсальна, как предыдущая, но у нее есть другое преимущество: легче интегрируется в полностью автоматизированную систему управления котлом (о схемах отопления частного дома с газовым котлом).

Мультиблок горелки вентиляторной включает в себя следующие части:

  • газовый фильтр;
  • регулятор давления;
  • регулятор расхода;
  • редуктор;
  • реле для выключения и принудительного включения горелки при падении/повышении давления;
  • реле вентилятора (выключает горелку при остановке двигателя вентилятора).

Желательно, чтобы в системе присутствовал бесперебойник на случай внезапного отключения электричества.

Минусы этого типа горелок – дороговизна и сложность. Котлы под них нужно переделывать целиком, не для всех агрегатов они подходят.

Классификация по виду горючего

Вид газовой котельной для частного домаГазовый котел может работать на природном (магистральном) газе метане или на сжиженном из баллонов (пропан-бутан). На сегодняшний день разница в стоимости незначительна.

Поскольку в загородных условиях не всегда есть возможность подключиться к магистрали, вам, скорее всего, потребуется пропан бутановая газовая горелка в котел отопления.

Конструктивно эти котлы одинаковы, есть свои нюансы у горелок. Горелки под природный и жидкий газ отличаются конструкцией форсунок. Многие агрегаты комплектуются форсунками под оба вида топлива.

Благодаря этому газовые горелки для котлов отопления на пропане легко перенастроить на работу с магистральным газом и наоборот.

Читайте также:   Что такое настенные одноконтурные газовые котлы отопления

Классификация по типу розжига

Пример блока электронного розжига для газового котлаРозжиг у котлов может быть электронный и пьезо. Пьезорозжиг осуществляется единожды, дальше запальник постоянно горит, независимо от подачи газа. Электронный – зависит. Срабатывает при открытии подающего клапана: топливо зажигается от электростатической искры.

Более экономичным считается второй вариант. Он же продлевает срок службы горелки. Но это способ энергозависимый: при частых и продолжительных перебоях в электросети котел будет простаивать.

Как выбрать горелку

Горелка отопительного газового котла в работеПри выборе имеют значение следующие характеристики: диапазон, мощность и способ регулировки. Мощность должна быть больше, чем аналогичный показатель у камеры сгорания: это позволит в дальнейшем регулировать работу котла в большом диапазоне.

Регулировка различается по числу ступеней мощности. Может быть одна или две ступени, а также модулируемая регулировка (плавная по всему диапазону).

Среди марок особым спросом пользуются немецкие (Buderus, Vaillant), итальянские (Lamborghini), словацкие (Protherm). Газовые горелки для котлов отопления российского производства представлены продукцией фирм Жуковский машиностроительный завод, Лемаркс, Конорд.

Следует также отметить газовые горелки для котлов отопления Вакула. Предприятие специализируется на изготовлении автоматики для горелок.

Особенности газовых горелок с автоматикой для котлов отопления производства Вакула:

  • пьезоэлектрический розжиг;
  • регулировка температуры теплоносителя – от 40 до 90?;
  • регулировка подачи газа к запалу;
  • регулировка газового потока;
  • возможность работы при пониженном давлении газа;
  • автоматическое отключение при обратной тяге или внезапном прекращении подачи газа.

Газовые горелки для напольных котлов отопления бывают всех типов: атмосферные и наддувные, электронные и с пьезоэлектрическим розжигом.

Какой тип розжига лучше – зависит от того, хотите вы сделать систему полностью автоматизированной или предпочитаете ручное регулирование и энергонезависимое оборудование.

Выбор между атмосферной и вентиляторной горелкой во многом определяется мощностью. Напольный котел с атмосферной горелкой выдает от 10 до 80 кВт или больше.

Мощность котла с наддувной горелкой достигает нескольких тысяч кВт. Нужно ли переплачивать большие деньги за котел с такими характеристиками – решать вам.

Читайте эту нашу статью, если Вы делаете выбор экономичных газовых котлов отопления для частного дома.

Если Вы собираетесь добавить в систему отопления теплый пол, то смотрите этот раздел.

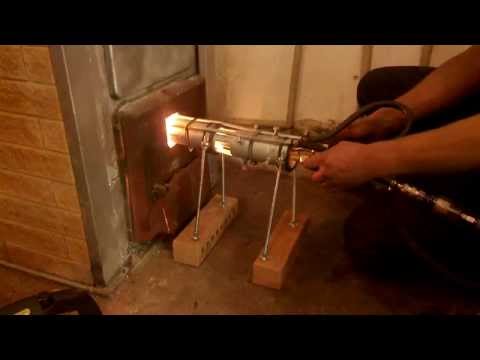

Видео газовые горелки для котлов отопления. Переделка.
