На данный момент в мире современных технологий постоянно что-то совершенствуется, а электричество и источники питания позволяют человеку еще больше облегчить свой труд. Облегчили и часть мужской работы, теперь вместо традиционного топора можно использовать дровокол.

Дровокол самодельный

Предыстория

Все знают о таких простых инструментах ударного типа, которые служат для раскалывания поленьев достаточно давно и вполне эффективно: колуны, топоры, клинья, кувалды. Но женщине или пожилому человеку такая работа дается очень тяжело, причем она может оказаться еще и небезопасной. Топор иногда срывается с топорища, нанося неумелому дровосеку весьма серьезную травму. Отлетающие щепки или куски металла, которые могут отколоться от тыльной стороны клинка, способны наносить травмы лицу или рукам работающего. Помимо этого, большинство людей, которые делают большое число ударных движений, нередко страдают от заболеваний опорно-двигательного аппарата.

В связи с этим можно назвать более эффективным безударный способ раскалывания чурки посредством ее надавливания на конусный клин. В данном случае просто производится насаживание чурки на клин. А само устройство – дровокол самодельный – работает так: посредством лебедки или транспортера, если в хозяйстве таковые имеются, чурка подается в дровокол, после чего ее устанавливают на подъемный цилиндр гидравлического домкрата, служащего в качестве основного элемента устройства. Поворотная поперечина при этом отводится на требуемый угол для удобства установки чурки, а затем поперечина должна фиксироваться на прежнем месте.

Самодельный гидравлический дровокол

Тонкости настройки

Если расстояние от верхнего торца чурки до корня клинка слишком велико, то посредством маховичка клин следует опускать до тех пор, пока он не прижмется к чурке. Желательно, чтобы заостренный конец клинка был расположен по центру бревнышка либо напротив трещины, имеющейся в его торце. После этого ручка насоса позволяет привести подъемный цилиндр домкрата в движение, для этого ручку следует поднимать вверх до того момента, пока конусный клин не разорвет чурку на несколько частей. Наколотые поленья будут сваливаться на приемную площадку.

Когда производится нажатие на кнопку спуска, это приводит подъемный цилиндр домкрата в исходное состояние. Для безотказной работы устройства требуется подобрать подходящий домкрат. К примеру, гидравлический домкрат характеризуется диаметром подъемного цилиндра 170 миллиметров и усилием на ручку в 15 килограмм, при подъемной силе 10 тонн, чего будет вполне достаточно для колки дров. Такой самодельный гидравлический дровокол способен послужить очень хорошо.

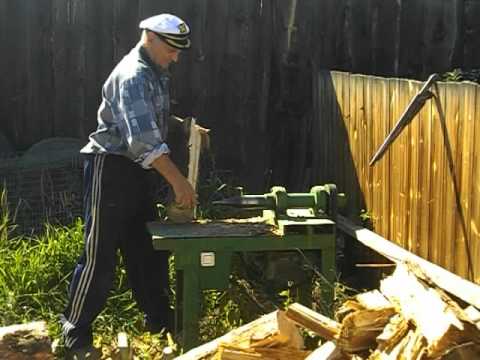

Самодельные реечные дровоколы

Особенности

Стоит обратить внимание на то, что конический клин устройства состоит из пары конусов: нижнего, который предназначен для внедрения в торцевую часть чурки с углом заострения 20 градусов, и верхнего, предназначенного для раскола чурки с углом заострения 40 градусов. Соотношение высот для этих конусов составляет один к трем.

Самодельный дровокол чертеж

Как сделать дровокол самодельный

Понятно, что не всегда есть возможность и желание тратить средства на дорогостоящие агрегаты. Именно поэтому дровокол самодельный может стать отличной альтернативой. Можно сделать винтовой и механической агрегат. Сначала стоит рассмотреть первый вариант.

Чтобы освоить теорию о том, как смастерить дровокол самодельный, необходимо вооружиться определенными материалами:

- электродвигателем;

- металлическим конусом под 30 градусов с левой резьбой шагом 6-8 миллиметров и длиной 140-150 миллиметров, а внешним радиусом – 80-85 мм;

- парой шкивов и ремнем соответствующего размера.

Винтовой дровокол самодельный

Процесс создания

Конус обратной стороной фиксируется к валу строго по центру. Его лучше всего приварить или запрессовать к металлическому стержню. Не рекомендуется прикручивать конус, так как в процессе работы он может открутиться. Второй конец вала служит для закрепления шкива. Ремень надевается в канаву шкива. Он служит для того, чтобы передавать механическую энергию от двигателя к самодельному винтовому колуну. Это еще не весь дровокол самодельный, но его большая часть.

При помощи шплинта второй шкив закрепляется непосредственно на валу электродвигателя. У некоторых моделей моторов уже изначально имеются шкивы. Если вы обладаете именно такой, то не потребуется каких-то лишних манипуляций. В этом случае останется только собрать дровокол самодельный. Для этого ремень, ранее уже надетый на один шкив, следует натянуть на второй.

Винтовой дровокол самодельный: особенности

Оригинальная идея, состоящая в использовании конуса с резьбой для колки дров, предлагается очень часто. Такой дровокол самодельный обладает достаточно простой конструкцией. Конус лучше всего изготовить на токарном станке, однако, если такой возможности нет, можно использовать болгарку, с помощью которой с заготовки снимается большая часть металла. Болванку сначала требуется посадить на предполагаемое место конуса, чтобы она вращалась свободно, что позволит контролировать равномерность снятия металла.

Самодельный дровокол, чертеж которого можно составить самостоятельно без особого труда, состоит из нескольких элементов. Он может оснащаться как бензиновым, так и электрическим двигателем, предпочтительнее второй вариант. Мощность двигателя должна составлять не менее трех киловатт. Так как максимальная мощность двигателя достигается при трех тысячах оборотов в минуту, опасно производить установку конусной насадки с резьбой непосредственно на вал. Лучше всего, если скорость вращения конуса будет находиться в пределах 400-600 оборотов в минуту. Передача вращения от редуктора к конусу осуществляется цепным способом.

Такой самодельный гидравлический дровокол работает по очень простому принципу. Конус с резьбой при вращении вворачивается в полено, тем самым раскалывая его. Устройство для заготовки поленьев стоит устанавливать рядом с поленницей. Это позволит укладывать дрова сразу под навес, благодаря чему не потребуется много раз кланяться за поленом, как обычно бывает при работе с топором.

Самодельные реечные дровоколы тоже представляют собой весьма интересные и полезные устройства. Они работают по принципу, отличающемуся от винтовых. Тут подача чурок производится по желобу, при этом навстречу им движется самодельные режущий элемент.
